Urea Hydrolyzer Skid
가수분해기에 공급되는 요소수는 가수분해기 내부의 고압(약 5.4bar)의 조건에서 고온(약 150도)로 가열 시 암모니아로 완전히 분해됩니다.
화학양론적으로 1분자의 요소에서 2분자의 암모니아로 완전 전환이 이루어지는 설비입니다.
(x)H2O + NH2CONH2 -> 2NH3 + CO2 + (x-1)H2O
[Urea Hydrolyzer 반응식]

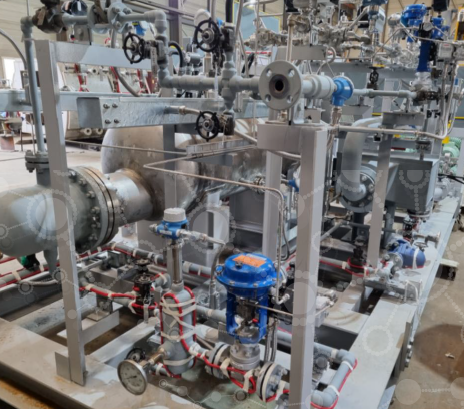

[Urea Hydrolyzer Skid 외형도]
Urea Pyrolysis Skid
요소수를 대형 열분해 chamber 내에서 고온으로 가열되어 흘러가는 연소가스에 분사하여 암모니아 가스로 열분해되며, 화학양론적으로 1분자의 요소에서 1분자의 암모니아 및 기타 1분자의 이소시안 및 기타 암모니아 유도체로 전환됩니다.
Pyrolysis: NH2CONH2 -> NH3 + HNCO
Hydrolysis: HNCO + H2O -> NH3 + CO2
--> NH2CONH2 + H2O -> 2NH3 + CO2 + H2O
[Urea Pyrolysis 반응식]

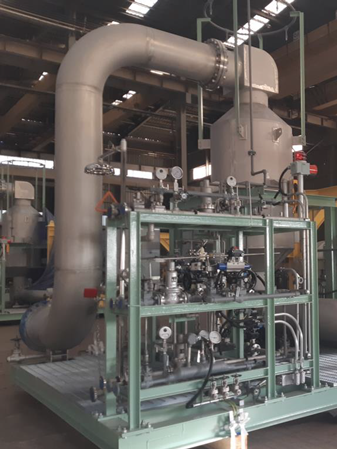

[Urea Pyrolysis Skid 외형도]
Urea Hydrolyzer 및 Urea Pyrolysis 특장점
| ITEM | Urea Hydrolyzer(가수분해) Skid | Urea Pyrolysis(열분해) Skid |
|---|---|---|
| 시스템 구성 | Hydrolyzer Skid Package (Urea Hydrolyzer Vessel + Dilution Air Blower + Steam Air Heater + Ammonia Air Mixer) | Pyrolysis Skid Package (Urea Decomposition Chamber + Hot Gas Recirculation Blower + Urea Injection Nozzle) |
| 화학반응식 | (x)H2O + NH2CONH2 -> 2NH3 + CO2 + (x-1)H2O | NH2CONH2 + H2O -> 2NH3 + CO2 + H2O |
| 특징 | 1대의 Hydrolyzer로 복수의 SCR에 암모니아 공급 가능 가수분해 과정 중 요소에서 암모니아 가스로 100% 전환 가능하여 운영 경비 절감 가능 함. | 열분해 방식은 1기의 SCR에 1기의 열분해 설비를 개별로 구성하는 기준임 열분해 열원으로 Exhaust Gas를 이용할 경우 별도의 승온 비용 불 필요하여 운영 경비 저렴함. |
NH3 Vaporizer Skid & AIG [Ammonia Injection Grid]
LNG 복합설비인 HRSG SCR적용 시 단면적이 넓은 HRSG Casing 내부에 암모니아를 균등하게 분배하기 위해서는 암모니아수를 암모니아 가스로 기화한 후 AIG[Ammonia Injection Grid]를 통해서
주입해 주어야 합니다. 이에 따라 LNG 복합설비인 HRSG SCR 적용 시 NH3 Vaporizer Skid 및 AIG는 필수 설비이며,
하나의 Package 형태로 공급이 가능합니다.

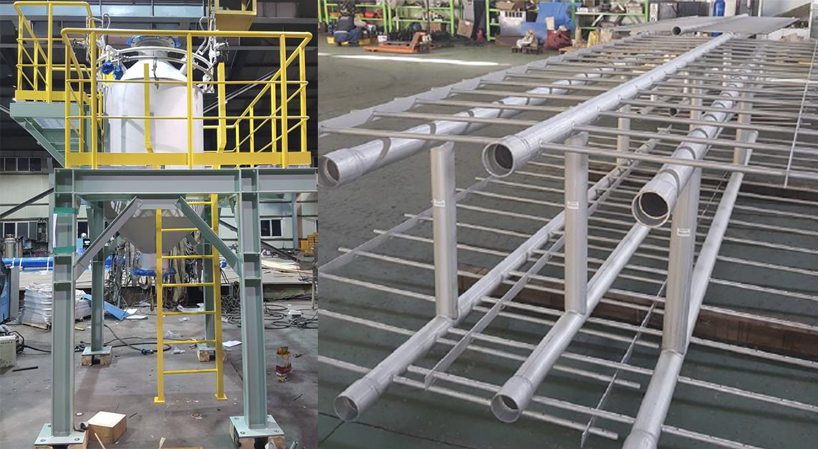

[NH3 Vaporizer 외형도 / AIG 외형도]
AFCU [Ammonia Flow Control Unit] Skid
SCR 설비에는 필수적으로 환원제(암모니아수 또는 요소수)의 주입량을 제어해주기 위한 부대설비가 필요합니다.
당사에는 환원제의 주입량을 제어하기 위한 부대설비를 하나의 AFCU Skid Type으로 공급이 가능하여 설치 공사 기간의 단축이 가능합니다.
[AFCU Skid 외형도]
암모니아수 및 요소수 Storage Tank Package
SCR 및 SNCR 설비에 반영되는 환원제(요소수 및 암모니아수) 저장탱크의 경우 수평형(Horizontal)또는 수직형(Vertical) 모두 설계 및 제작이 가능합니다.
추가적으로 저장 탱크 설계 시에는 고객의 요구에 따라 API650 Code(비압력용기) 및 ASME Section 8 Code(압력용기) 모두 적용하여 설계가 가능합니다.

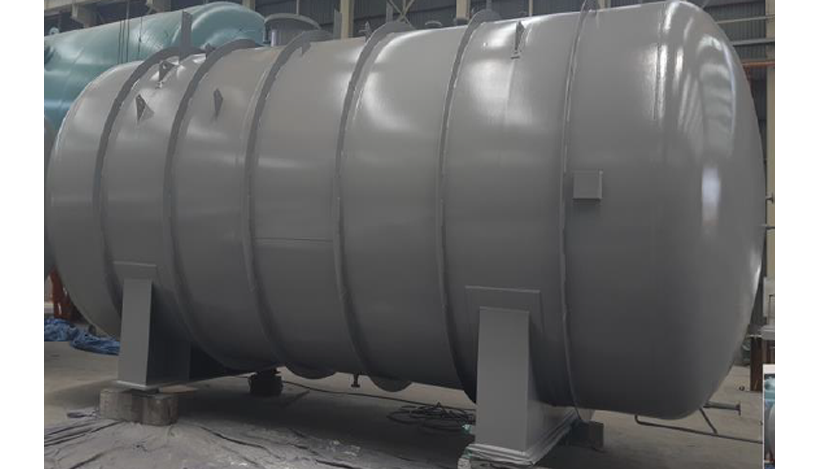

[Storage Tank Package 외형도 (Horizontal type)]

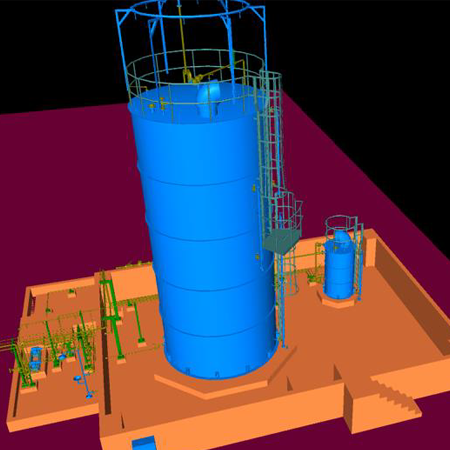

[Storage Tank Package 외형도 (Vertical type)]
