반건식 반응탑 [SDR: Semi Dry Reactor System]
반건식 반응탑은 습식과 건식 공정의 장점을 결합한 방식으로 소석회 슬러리를 3~10% 내외로 희석한 후 이류체 노즐을 통해 미세한 액적으로 분무하여
고온의 배기가스와 접촉하게 됩니다. 이 과정에서 산성가스 (SOx, HCI & HF)는 빠른 속도로 액적에 흡수되고, 동시에 수분은 증발하며 발생한 반응 부산물은
후단 여과집진기에서 포집하여 산성가스를 처리하게 됩니다.
일반 건식 반응탑(반응제 재순환 장치 미적용) 대비하여 산성가스 제거효율은 높으나, 소석회 슬러리 투입에 따라 연소가스의 온도 저하가 상대적으로 큰 단점이 있습니다.
SO2 + Ca(OH)2 -> CaSO3 + H2O
2HCl + Ca(OH)2 -> CaCl2 + 2H2O
2HF + Ca(OH)2 -> CaF2 + 2H2O
[SDR 반응식 - 소석회 슬러리 기준]

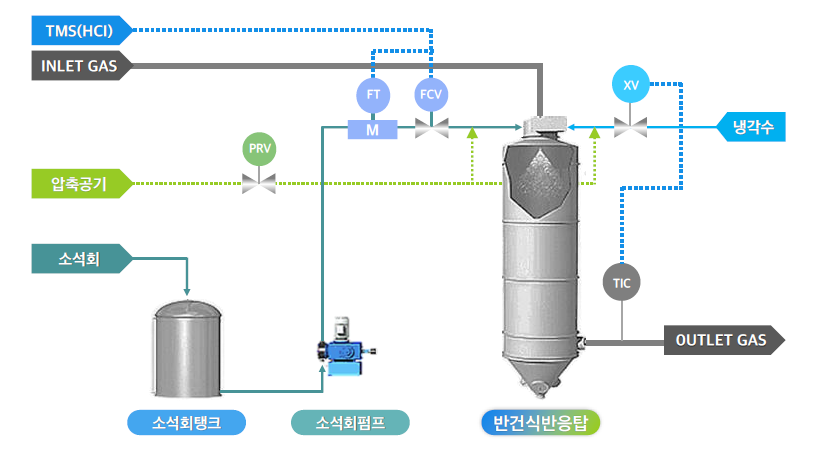

[SDR 처리 공정도]

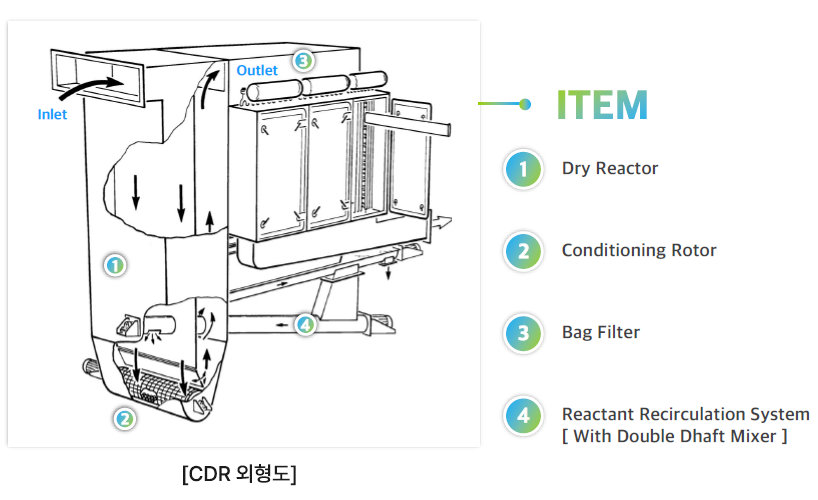

준건식 반응탑 [CDR: Conditioned Dry Reactor System]
건식 반응탑은 폐기물 연소 후 배출되는 연소 가스 중의 산성가스를 건식으로 처리하는 공정으로서 체류 시간 확보를 위해 구성한 건식 반응탑의 전단에 분말 상태의 반응제 분말 소석회 또는 중탄산나트륨을 투입하여 산성가스(SOx , HCl & HF)를 흡수 반응시켜 후 반응 부산물을 후단 여과집진기에서 포집하여 산성가스를 처리하게 됩니다 . 일반적으로 반건식 반응탑 대비 산성가스 제거효율은 낮으나 , 연소가스 온도의 저하는 상대적으로 적습니다 .
그러나, 당사의 진보된 준건식 반응 설비 (Conditioned Dry Reactor)는 후단 백필터 설비와 연계하여 반응제 재순환 설비 및 재가습 설비를 추가로 구성하여 반건식 반응탑 대비 동등이상의 산성가스 제거효율을 발휘 할 수 있습니다

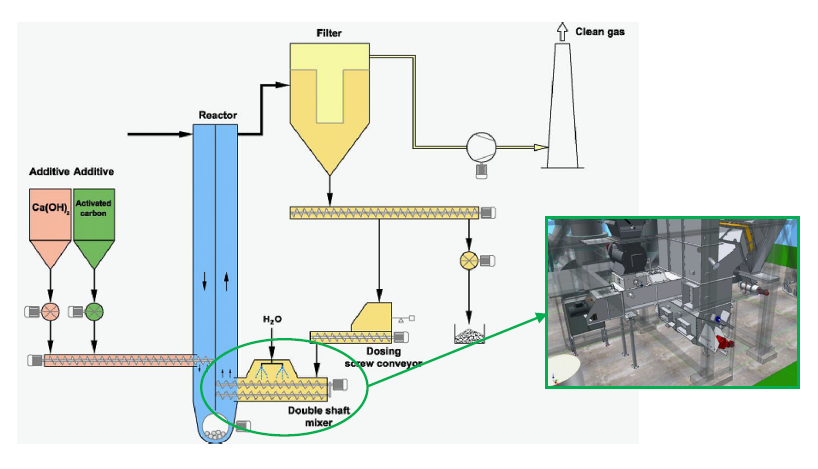

[CDR 처리 공정도 - 분말 소석회 기준]
SO2 + Ca(OH)2 -> CaSO3 + H2O
2HCl + Ca(OH)2 -> CaCl2 + 2H2O
2HF + Ca(OH)2 -> CaF2 + 2H2O
[CDR 반응식 - 분말 소석회 기준]

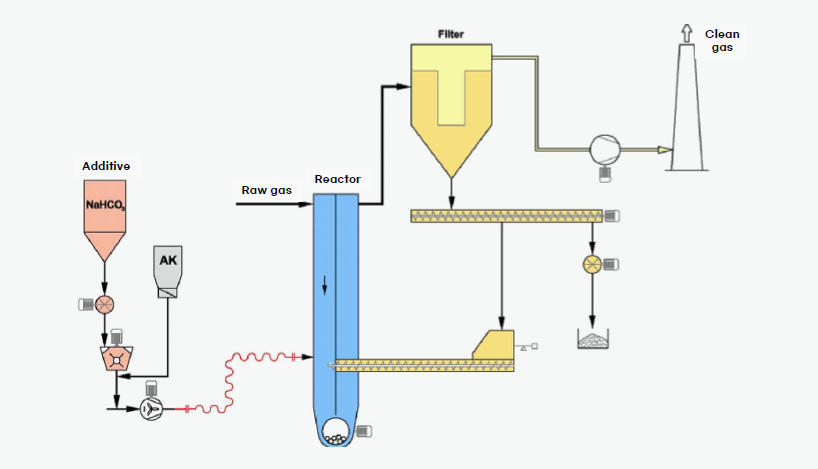

[CDR 처리 공정도 - 중탄산나트륨 기준]
SO2 + 2NaHCO3 -> Na2SO3 + H2O + 2CO2
HCl + NaHCO3 -> NaCl + H2O + CO 2
HF + NaHCO3 -> NaF + H2O + CO2
[CDR 반응식 - 중탄산나트륨 기준]
